關于電子散熱器選擇的計算方法
鎮江散熱器、散熱計算公式:
Rtf =(Tj-Ta)/Pc - Rtj -Rtc
散熱器熱阻Rtf 是選擇散熱器的主要依據。Tj 和Rtj 是半導體器件提供的參數，Pc是設計要求的參數，Rtc 可從熱設計專業書籍中查表。
(1) 計算總熱阻Rt:Rt= (Tjmax-Ta)/Pc
(2) 計算散熱器熱阻Rtf 或溫升ΔTfa:Rtf = Rt-Rtj-Rtc ΔTfa=Rtf×Pc
(3)確定散熱器:按照散熱器的工作條件(自然冷卻或強迫風冷)，根據Rtf 或ΔTfa和 Pc 選擇散熱器，查所選散熱器的散熱曲線(Rtf 曲線或ΔTfa線)，曲線上查出的值小于計算值時，就找到了合適的散熱器。

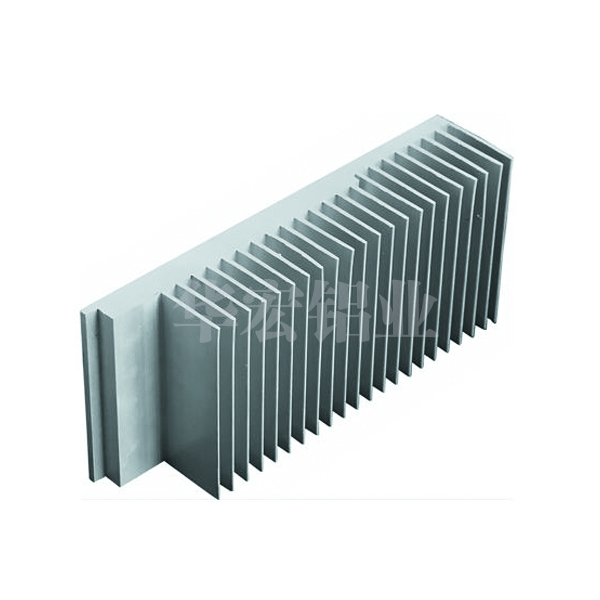

對于型材散熱器，當無法找到熱阻曲線或溫升曲線時，可以按以下方法確定:
按上述公式求出散熱器溫升ΔTfa，然后計算散熱器的綜合換熱系數α: α=7.2ψ1ψ2ψ3{√√ [(Tf-Ta)/20]}
式中:
ψ1─── 描寫散熱器L/b對α的影響，(L為散熱器的長度，b為兩肋片的間距);
ψ2─── 描寫散熱器h/b對α的影響，(h為散熱器肋片的高度);
ψ3─── 描寫散熱器寬度尺寸W增加時對α的影響;
√√ [(Tf-Ta)/20]───描寫散熱器表面Z高溫度對周圍環境的溫升對α的影響。
